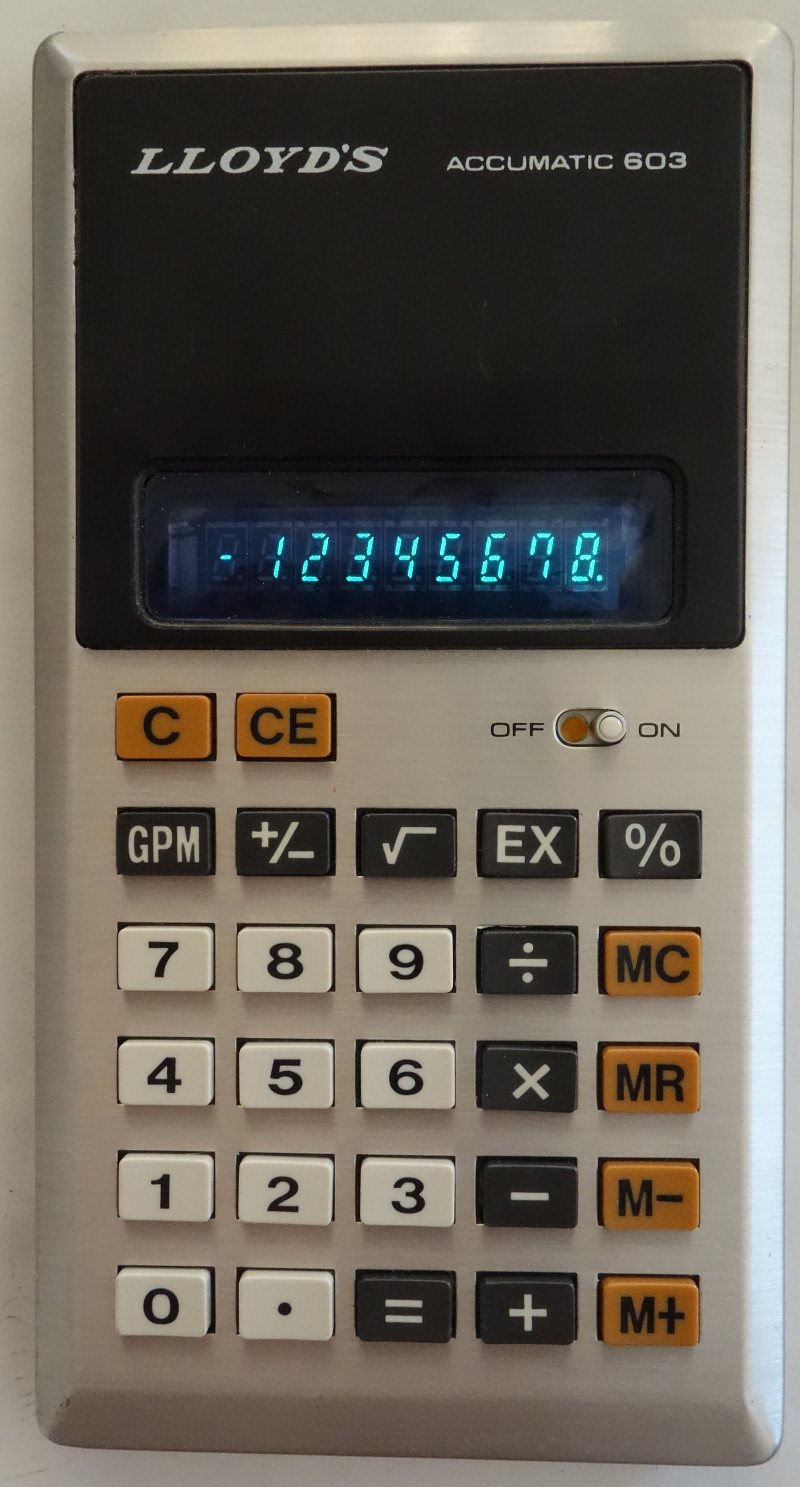

1978 waren Taschenrechner schon gängige Alltagsgegenstände, und die Hersteller konnten sich mehr und mehr auf das Design fixieren. Waren nur wenige Jahre zuvor Taschenrechner noch schwere, klobige und wenig stylische Kästen, konnten jetzt wirklich sehenswerte und vor allem flache Rechner auf den Markt gebracht werden, so wie der Lloyds Accumatic 603, der eine Bauhöhe von gerade einmal 12mm besaß. Wenn man bedenkt, dass alleine der Durchmesser der Batterien bereits 10mm betrug, ist das eine eindrucksvolle Leistung!

Konstruktion

Innenleben

Innenleben

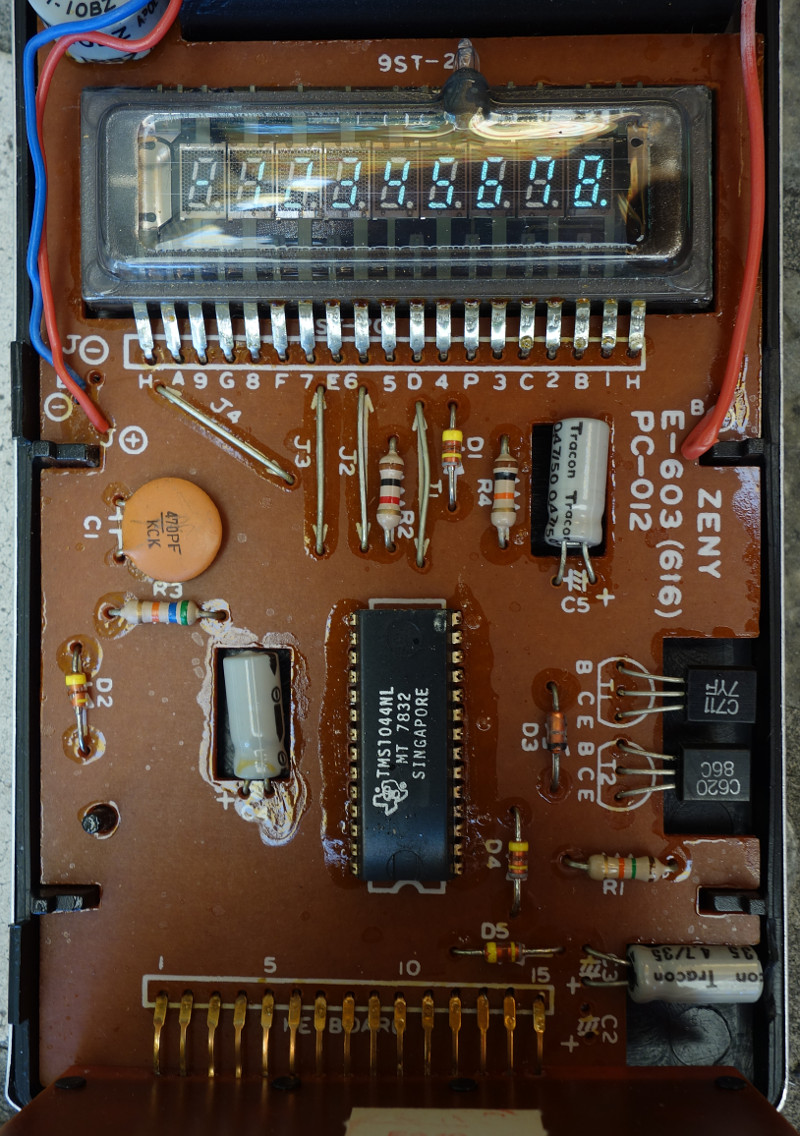

An der Platine kann man sehr schön erkennen, wie es den Ingenieuren gelang, Höhe einzusparen:

Sämtliche Bauteile, die eine große Höhe besaßen, wie Transistoren, Kondensatoren und Elkos, wurden nicht nur liegend bestückt, sondern es wurden auch gleich Ausschnitte in die Platine gestanzt, um noch mehr Platz zu schaffen. Ein zugegebenermaßen ziemlich genialer Einfall.

Tastatur

Die Tastatur ist bereits verschweißt, so daß nichts genaueres darüber gesagt werden kann, einzig der Schiebeschalter, der Teil der Tastatur ist, ist hin und wieder ein wenig kontaktschwach.

Chipsatz

Als CPU arbeitet ein Texas Instruments TMS1044NL Microprozessor, eine der vielen Varianten des TMS1000. In der Variante in diesem Rechner gibt es sowohl eine “Ex”-Funktion zum Zugriff auf den letzten eingebebenen Wert, als auch eine “Gross Product Margin”-Funktion.

Es sind aber auch andere Rechner mit dem TMS1044NL bekannt, die statt GPM eine Taste für π besaßen.

Display

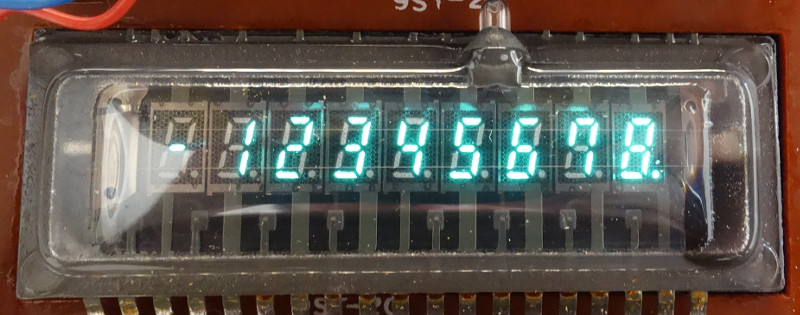

Der Accumatic 603 besitzt ein damals topmodernes, sehr flaches Digitron-Display von Futaba, Typ “Futaba 9-ST20”.

Mit seinen 9 Stellen kann es die üblichen acht Ziffernstellen plus vorangegangene Symbole (negatives Vorzeichen, Speicher und Error) darstellen

Digitron-Display Futaba 9-ST20 81

Digitron-Display Futaba 9-ST20 81

Rechenleistung

Da es sich beim Lloyds Accumatic 603 um einen normalen Taschenrechner handelt, beherrscht er nur die vier Grundrechenarten, Speicher, Rückruf des letzten Wertes und eine “Gross Product Margin”, die möglicherweise im kaufmännischen Bereich Verwendung fand. Aufgrund seines Designs war er sicherlich ein idealer Begleiter bei Verkaufsgesprächen.

Technische Daten

Aufbau
Chipsatz / CPU Texas Instruments TMS1044NL
Tastatur 27 Tasten
Display VFD, 9 Digits
Anzeigebereich -99999999 ... 99999999
Stromversorgung Spannung: 4.5V
Stromverbrauch: 0.3W
Batterien: 3xAAA
funktionale Ausstattung
Funktionen + - * / √x % GPM EX M
Eingabelogik (Klassifizierung) ALG (GBBBA)
Rechenergebnisse
Berechnung von "1 + 0.000" 1.
Berechnung von "0/0" Fehleranzeige
Berechnung von "√(-1)" -1 (Richtig wäre eine Fehleranzeige)
Berechnung von "(√2)2" 1.9999998 (Richtig wäre: "2.")
Objekt-Details
Baujahr 1978
Seriennummer 4603 075706
