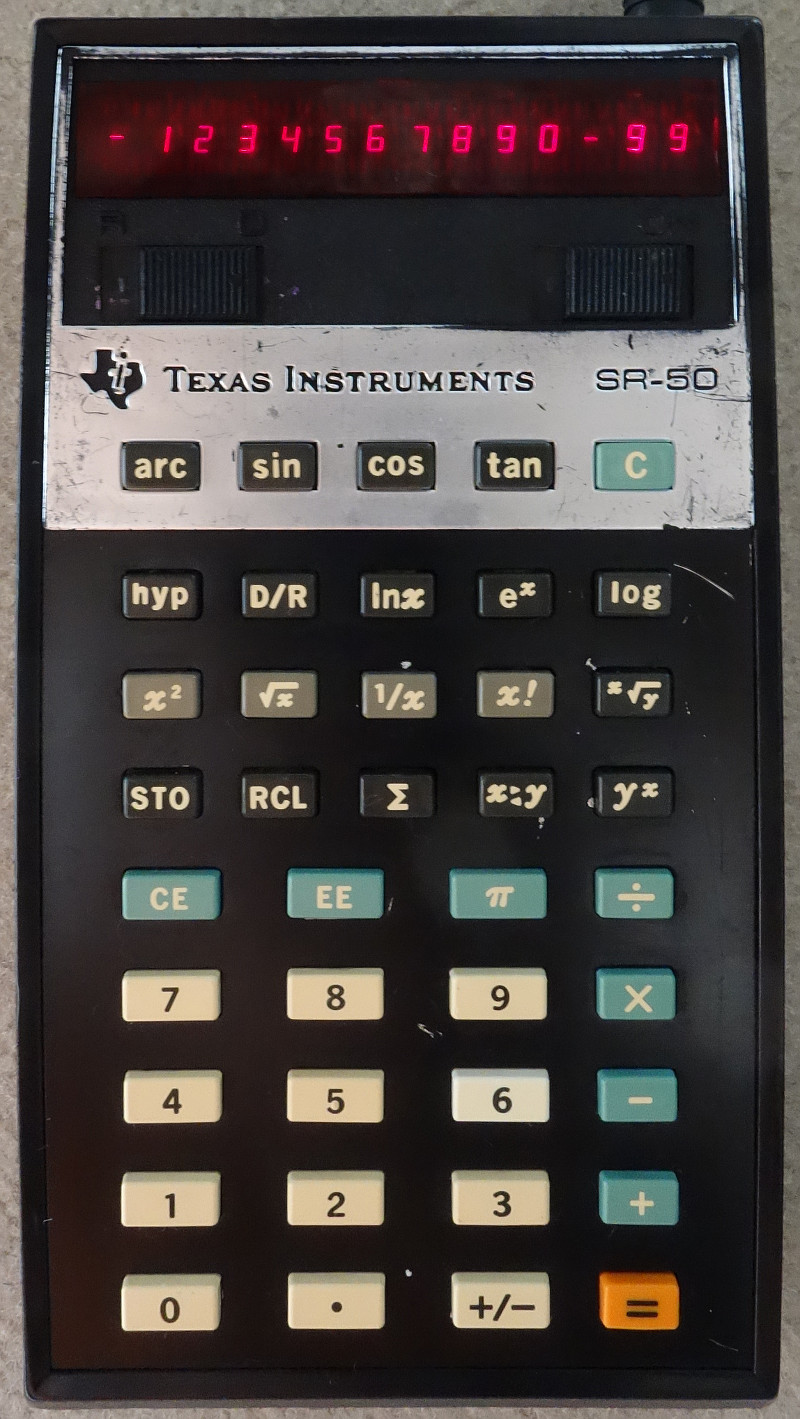

Im Januar 1974 erblickte der ersten echten wissenschaftlichen Taschenrechner den Markt. Er besaß nicht nicht einen erweiterten Zahlenbereich, sondern konnte auch mit trigonometrischen und logatithmischen Rechenfunktionen aufwarten. Mit einem Preis von etwa 500 DM war er seinerzeit natürlich zu teuer für den Massenmarkt, dennoch war er ungemein erfolgreich.

Konstruktion

geöffnetes Gehäuse

geöffnetes Gehäuse

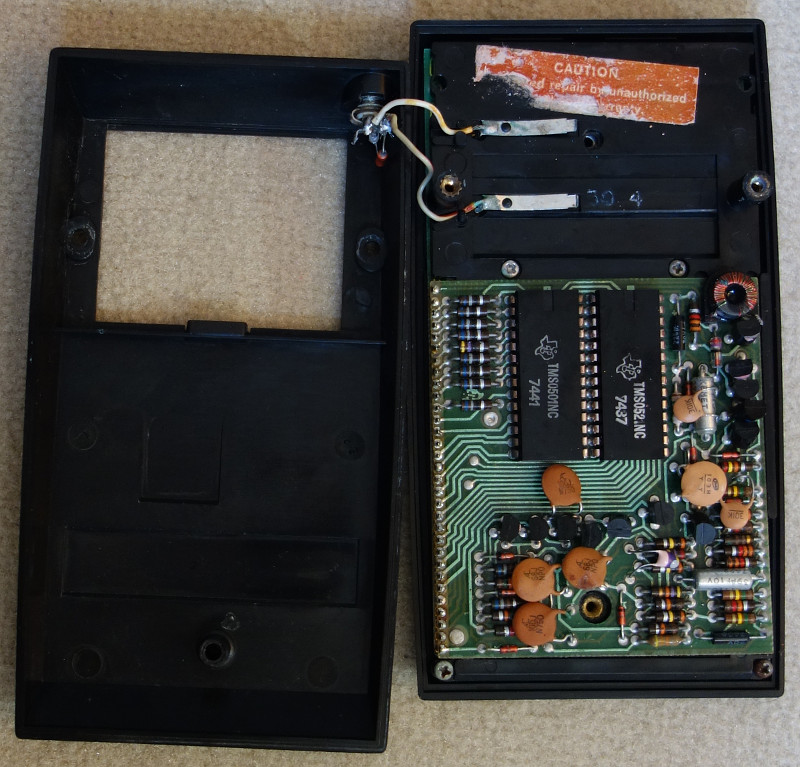

Wenn man das mit drei Schrauben gesicherte Gehäuse öffnet, bekommt man einen faszinierenden Einblick in die Taschenrechner-Technologie der Frühzeit, insbesondere da der Chipsatz noch aus zwei ICs besteht, plus jede Menge weiterer Transistoren, Kondensatoren und Unmengen von Widerständen.

Rückseite

Rückseite

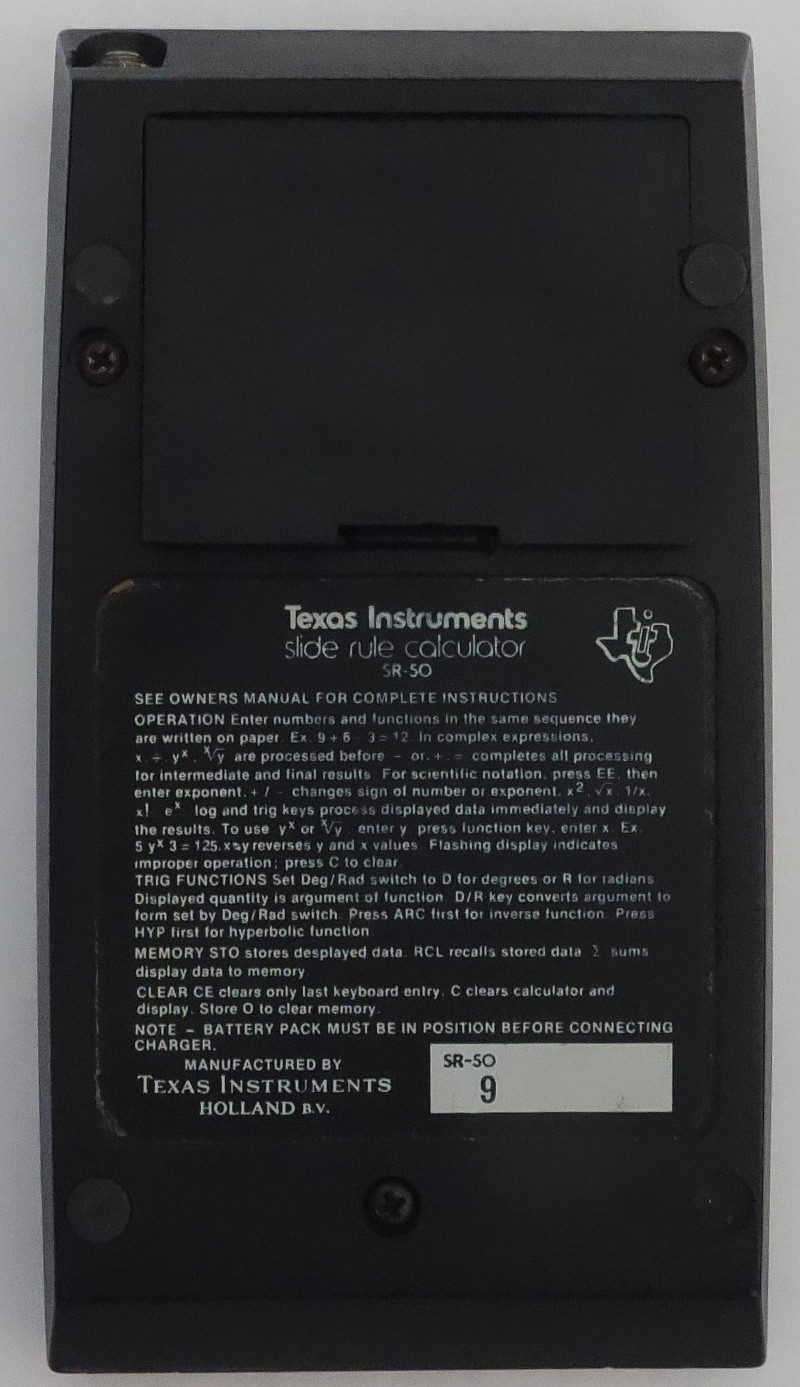

Auf der Rückseite befindet sich eine Kurzanleitung, außerdem der Schlitz, mit dem der Accupack herausgehebelt werden kann.

Hauptplatine

Haupt- und Displayplatine

Haupt- und Displayplatine

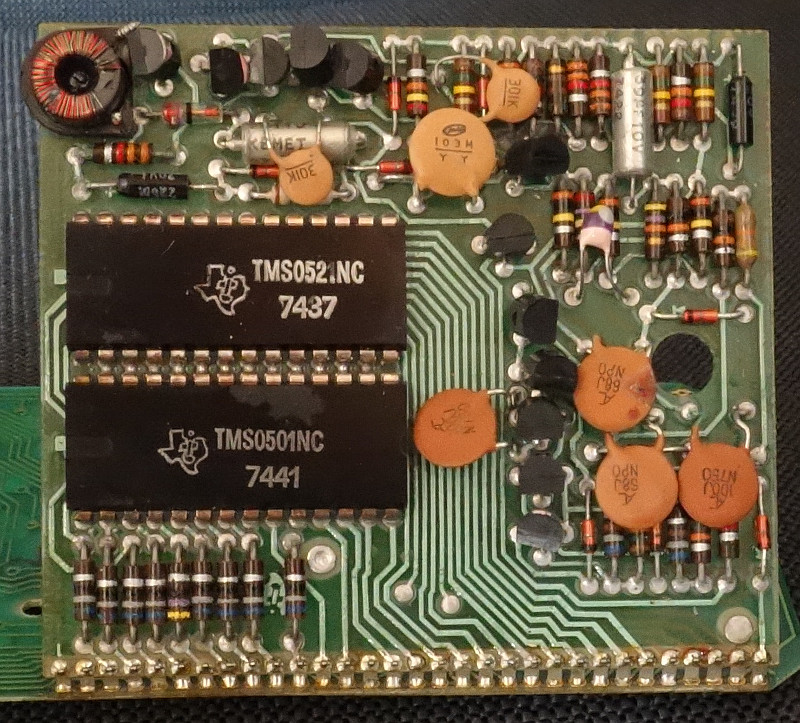

Wie bereits oben aufgeführt, ist die Hauptplatine noch ungemein reichhaltig bestückt, und die Chancen, dass einer der vielen Transistoren, Widerstände oder Dioden den Geist aufgibt, ist leider sehr groß, im vorliegenden Fall zeigt das Display des ersten Exemplars leider auch nur noch “Vollbeleuchtung” auf allen Segmenten an:

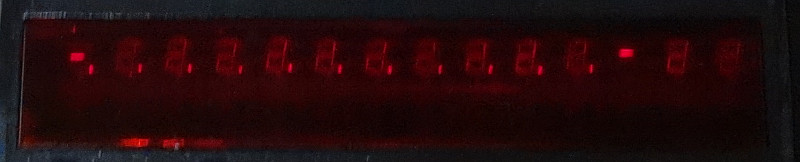

defektes Exemplar: Alle Displaystellen leuchten, und das sogar ungleichmäßig hell.

defektes Exemplar: Alle Displaystellen leuchten, und das sogar ungleichmäßig hell.

Chipsatz

Die zweiteilige Chipsatz Texas Instruments TMC0501 + TMC0521 läutete ein neue Architekturära für wissenschaftliche Taschenrechner ein. Der TMC0501 war dabei für die Arithmetik und Anzeige zuständig, der TMC0521 für Speicher und Tastaturansteuerung.

Display

Das in Summe vierzehnstellige Display (von dem zwei Stellen allerdings nur für Vorzeichen bzw. zur Trennung von Mantisse und Exponent verwendet werden) besteht aus vierzehn einzelnen hauseigenen TIL-7-Segment-LED-Bausteinen.

Display

Display

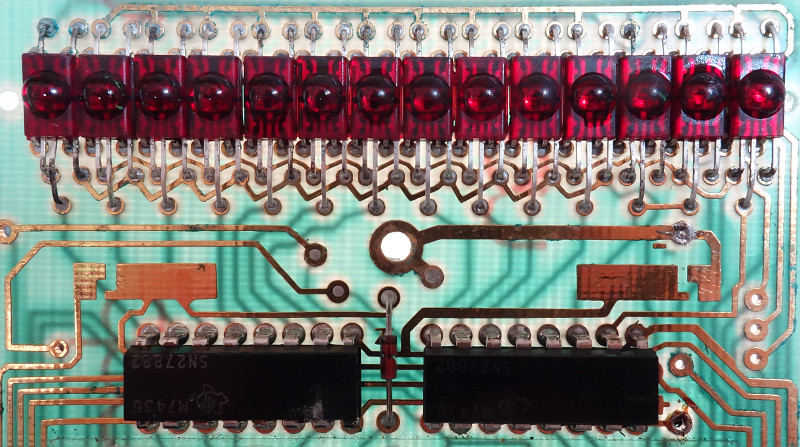

Zur Ansteuerung werden zwei weitere ICs vom Typ SN27882 benötigt.

Tastatur

Die Tastatur besteht aus 40 Tasten plus zwei Schaltern. Während die beiden Schalter direkt mit Schleifern auf die Tastaturplatine gehen, sind die Taster als federnde, klickende Metallplättchen auf der Tastaturplatine ausgeführt:

Tastatur

Tastatur

Rechenleistung

Wie es sich für einen wissenschaftlichen Taschenrechner gehört, besitzt er einen erweiterten Rechenbereich von ±1.000000000 * 10-99 bis ±9.999999999 * 1099.

Neben den vier Grundrechnenarten, bei denen mit algebraischer Eingabelogik gearbeitet wird, werden auch Funktionen wie Fakultätsberechnung, Wurzel- und Potenzrechnung, sowie die gängigen Hyperbelfunktionen angeboten.

Das zugehörige Handbuch ist mit 86 Seiten äußerst umfangreich

Handbuch

Handbuch

Bemerkungen

Leider ist das vorliegende Exemplar, gekauft am 5.8.1975 defekt (alle Displaystellen glimmen), so dass keine Tests durchgeführt werden können. Ein zweites Exemplar, das zwar in optisch schlechterem Zustand ist, ist aber funktionsfähig.

Technische Daten

Aufbau
Chipsatz / CPU Texas Instruments TMC0501 + TMC0521
Tastatur 40 Tasten
Display LED, 10+2 Digits
Anzeigebereich ±1.000000000-99 ... ±9.999999999 99
Stromversorgung Spannung: 3.6V
Batterien: Accupack BP1 (3xNiCD AA)
Netzgerät: AC9200
funktionale Ausstattung
Funktionen + - * / EE 1/<sub>x</sub> √x x√y x<sup>2</sup> y<sup>x</sup> &pi; x! ln log e<sup>x</sup> sin cos tan arcsin arccos arctan hyp D/R &Sigma; M
Eingabelogik (Klassifizierung) ALG (BGAB)
Rechenergebnisse
Berechnung von "1 + 0.000" 1.
Berechnung von "0/0" Fehleranzeige
Berechnung von "√(-1)" Fehleranzeige
Berechnung von "(√2)2" 2.
Berechnung von "(-1)+1" 0
Wert von Π 3.14159265359
Forensics 9.000004661
Objekt-Details
Baujahr 1974
Seriennummer 9 / 923376
Kaufpreis (1974) DM 520,00
